写真 2016-02-19 19 36 59

電子工作はじめました4

  • このエントリーをはてなブックマークに追加

ごきげんよう

「みんなのお手伝いさん」こと
スタッフ平野でございます。



今回は、第4回「電子工作はじめました」のご報告。
いつものごとく備忘録も兼ねています。

気軽にどうぞよかったら、
見てってください。是非にとも。



写真 2016-02-19 18 55 38

お仕事帰りの松岡さん。
お疲れのところ、
いつもありがとうございます。

本日もどうぞよろしくお願いします。



写真 2016-02-20 14 36 28

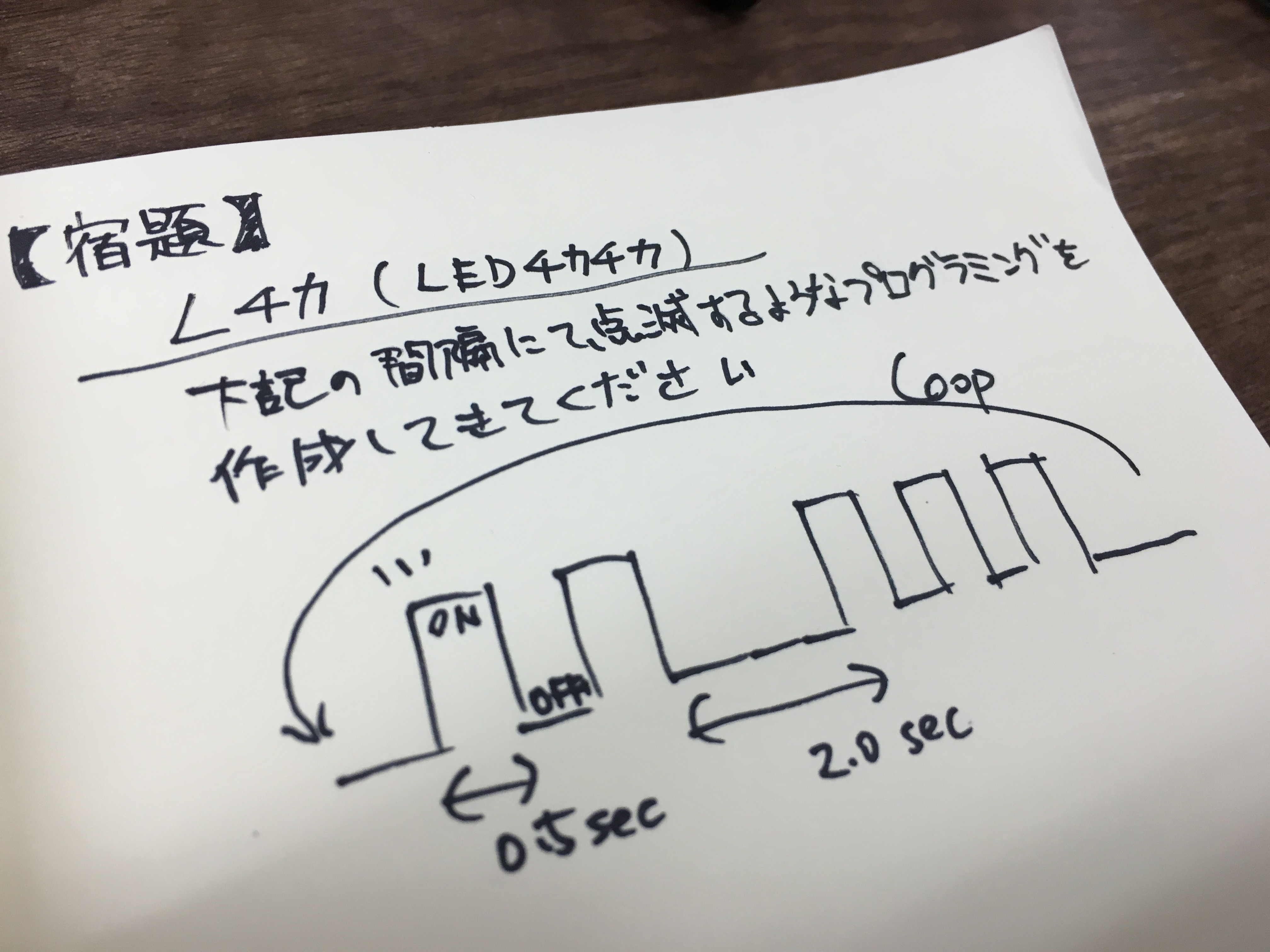

「まずは宿題の確認をしましょう」

前回の授業で教えていただいた「制御文」を
使用したLチカ問題。



いちおうなんとか条件通りに点滅中。
だがしかし、肝心なのは中身です。
どんなコードを書いたのか、
松岡さんのチェックタイム。



・上から下に実行される基本のカタチ「順次構造」
・条件により異なる処理を実行する「分岐構造」
・ある処理を繰り返し実行する「反復構造」



どれを用いて作るのが最適なのか?

考え方によっては何種類もできると思い、
今回は最適解は置いといて、
せっかくなので教わったことを用いつつ

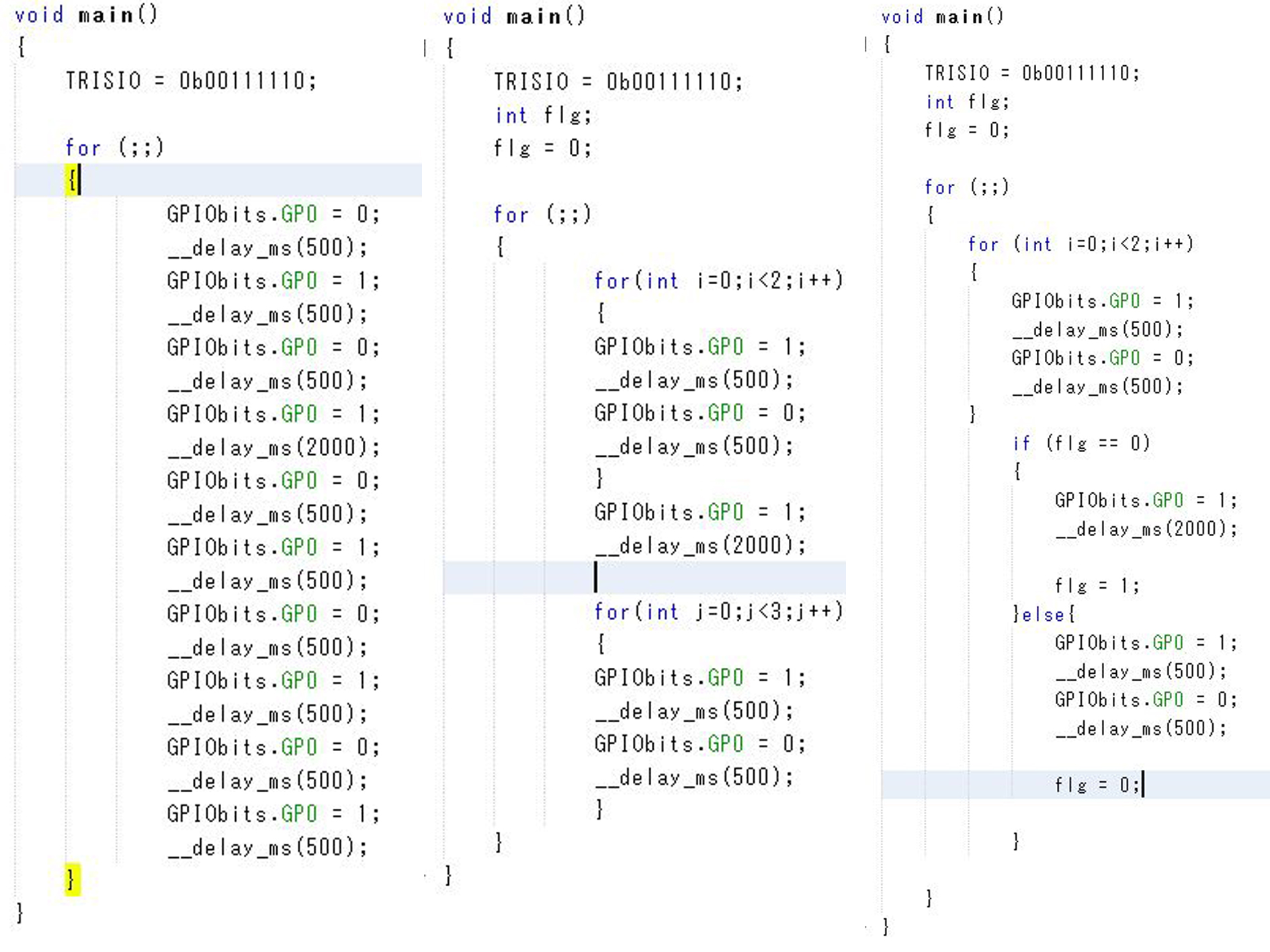

3種類のプログラムを作成しました。

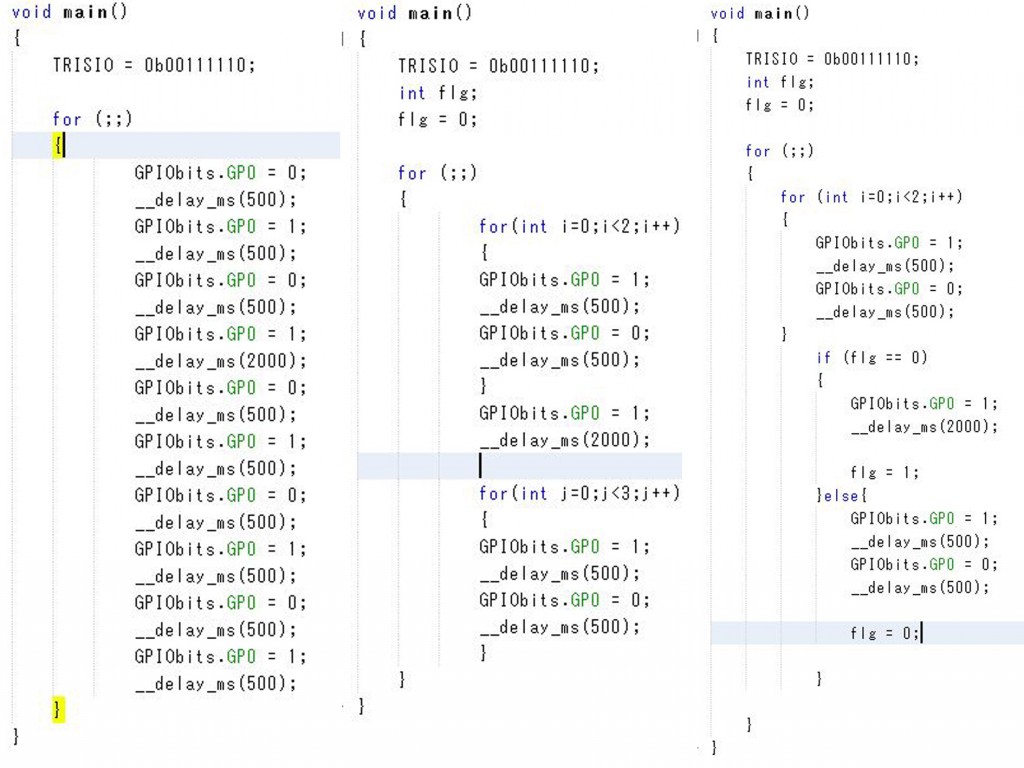

led_blinky_captcha



結果は同じことですが、
見やすさや仕様変更の応じやすさが異なりますね。

今回はゴール(目的)が設定されていない宿題だったので、
どれでも正解。よかったです。
宿題提出前日に相談にのってくれた小笠原さんに
この場を借りて感謝です。



次回はフローチャートなどを用いて
分かりやすくブログに載せたいですね。
未熟者ゆえ、ご容赦ください。。。



写真 2016-02-19 19 36 00

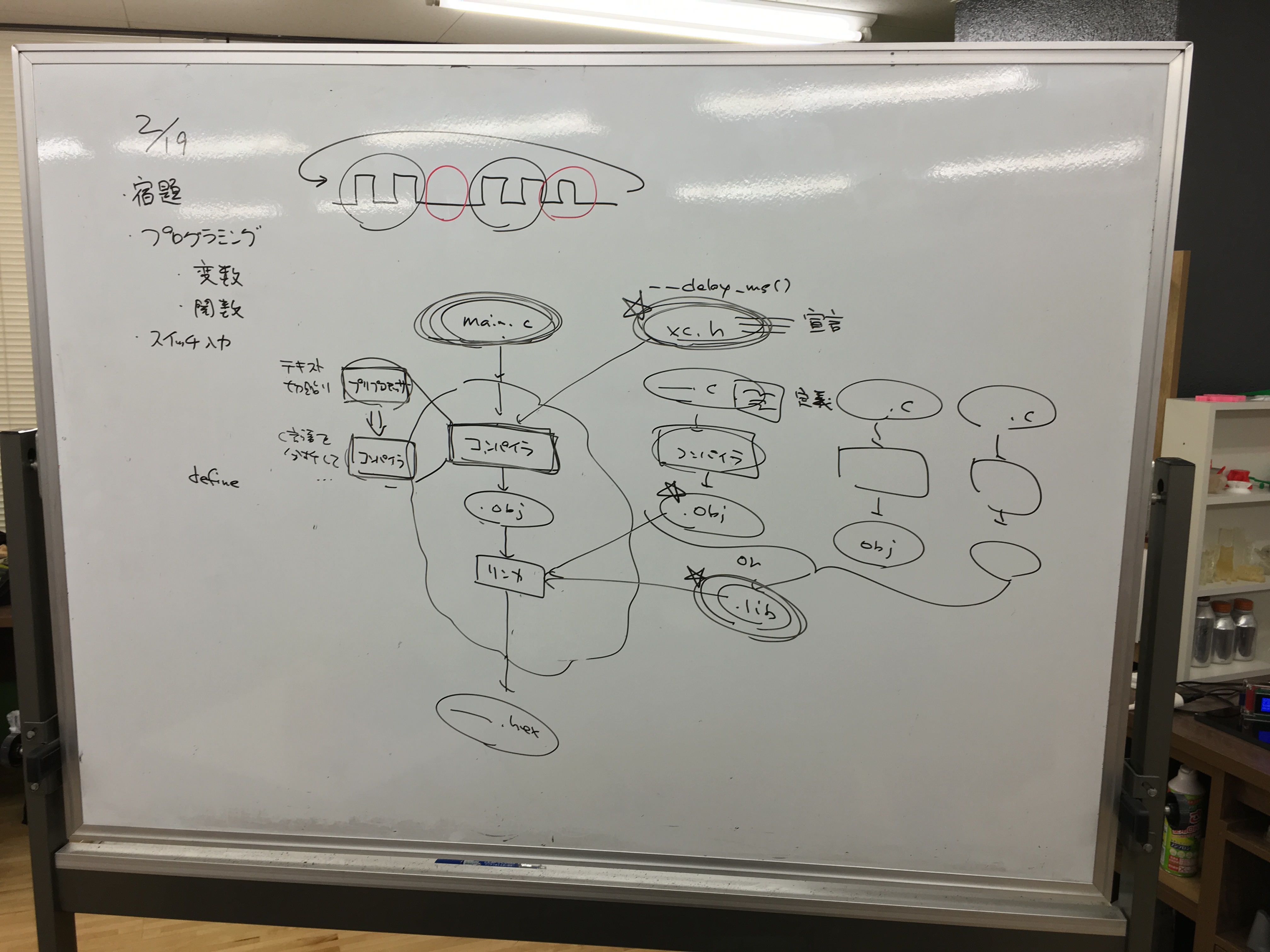

さてさて座学のお時間です。



写真 2016-02-19 19 13 43

今回教わったのは文法。
C言語でプログラムを書く上での表現方法です。

プログラム全体のおおまかな流れと
そこで扱われるデータの種類や定義の仕方を学びました。
防備録も兼ねたメモの羅列をさせていただきます。



ここのメモ欄は随時モリモリ更新中です。

定数:その名の通り、値を変えないもの。固定。数値や文字列を使用できる。
10進数の表記 → 通常の数値
16進数の表記 → 先頭に「0x」(Ex:0x4c、0xB)
2進数の表記 → 先頭に「0b」(Ex:0b00111110)



変数:任意の値をとりうるもの。コンピュータのメモリ上に用意された作業エリア。

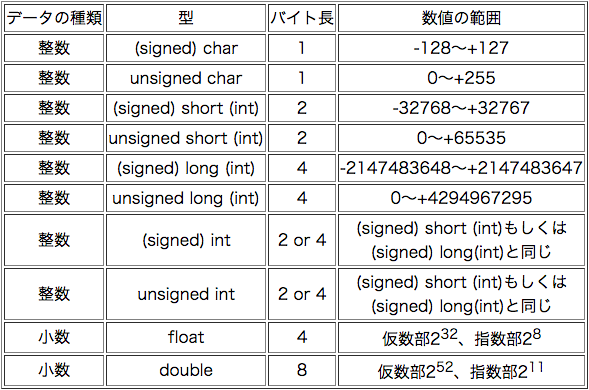

スクリーンショット 2016-03-25 10.12.27

型(Type)ごとの作業エリアのサイズ確認が重要。
バイト長の振れ幅がある場合、コンパイラごとのHelpを参照。
(MPLABXの場合:Help → MPLAB XC8 C Compiler Help
→ XC8 Toolchain → C Language Features)

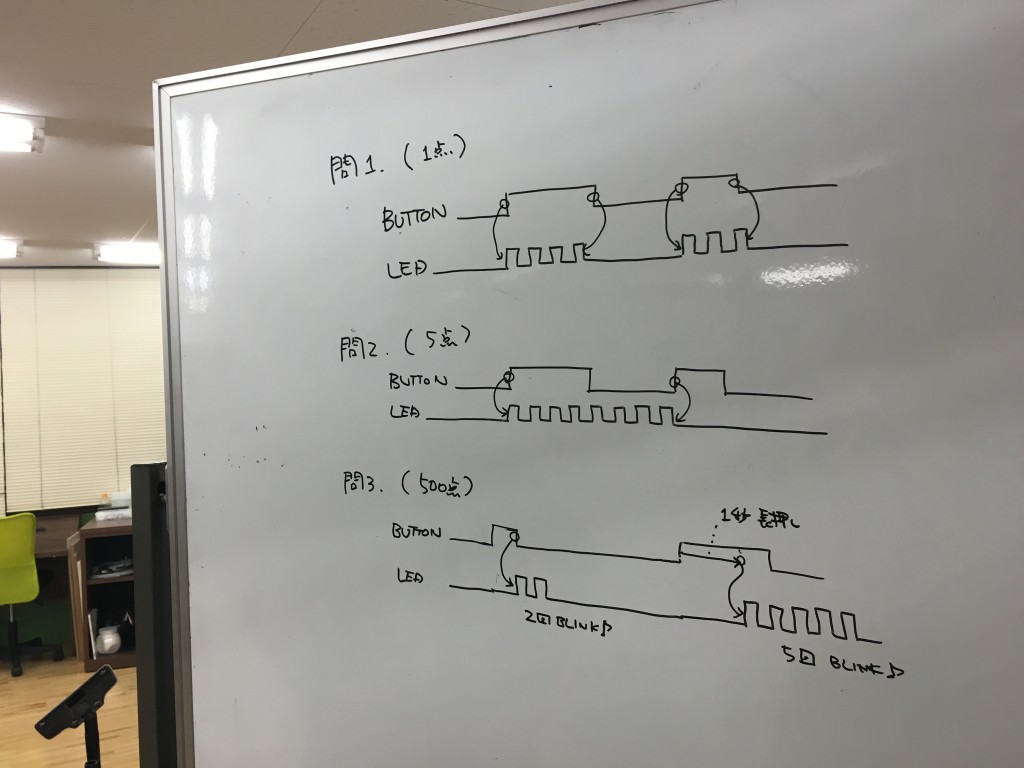

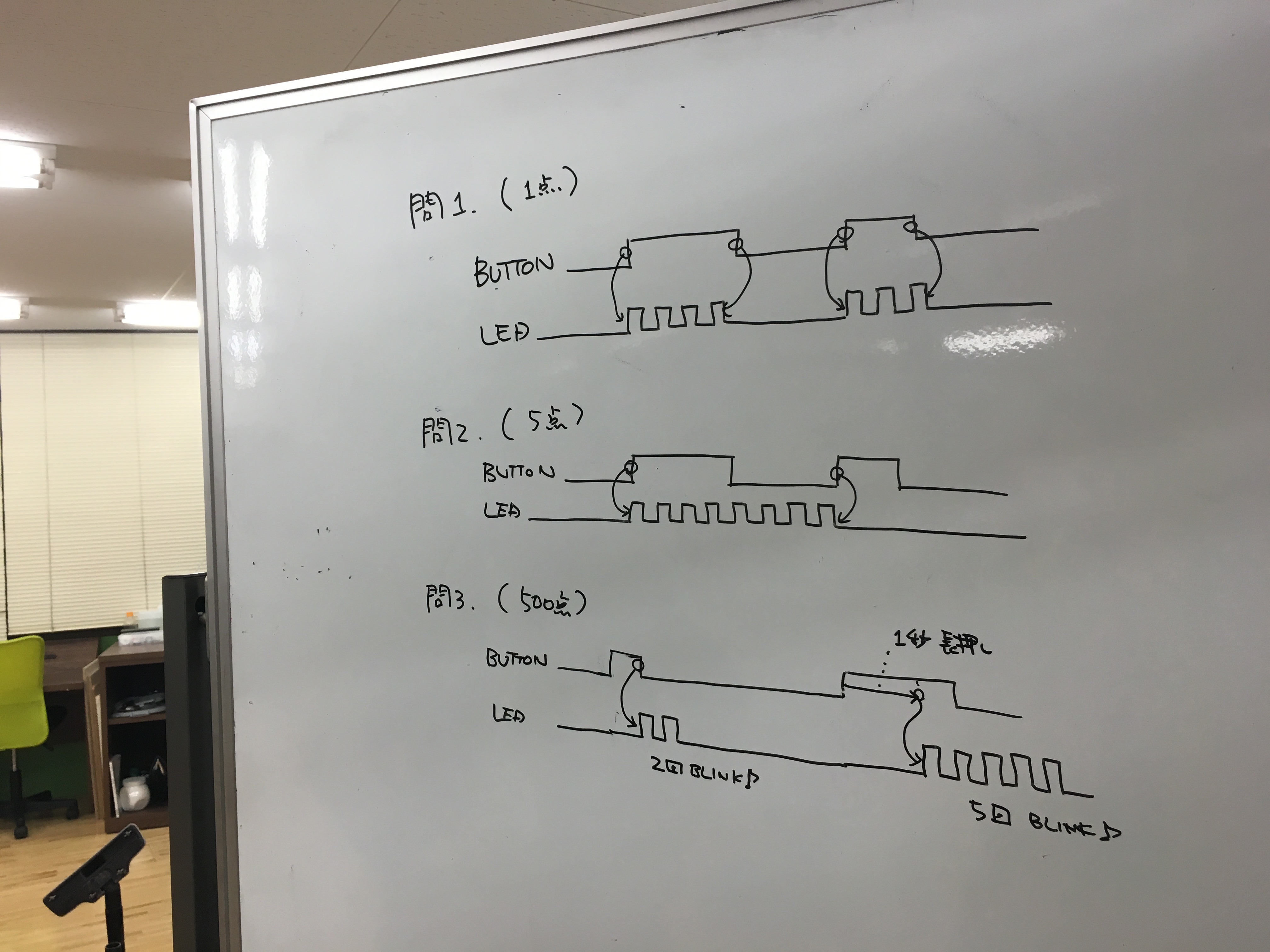

最後に、今回の宿題はコチラです。

写真 2016-02-26 18 00 16

LEDの点滅をタクトスイッチで制御します。
現状平野は2問目にて苦戦中。

最後の500点問題にたどり着けるのか!?
乞うご期待でございます。



それではではではまた次回!
お楽しみに!
