電子工作はじめました2

  • このエントリーをはてなブックマークに追加

昨日はMakerLabNagoyaの松岡さんによる
電子工作勉強会」の第二回目!!



「みんなのお手伝いさん」こと
平野より、復習とご報告をかねまして、
ブログをおひとつお送りします。





写真 2016-01-27 18 26 34

まず手始めに「抵抗の計算」。
使用する抵抗、その値を求めましょう。
予習範囲の「オームの法則」と「キルヒホッフの法則」が
ここにて登場、ムムムのム。

高校の知識貯金がぼんやりと。。。
予習不足がココにて露見、ごめんなさい。

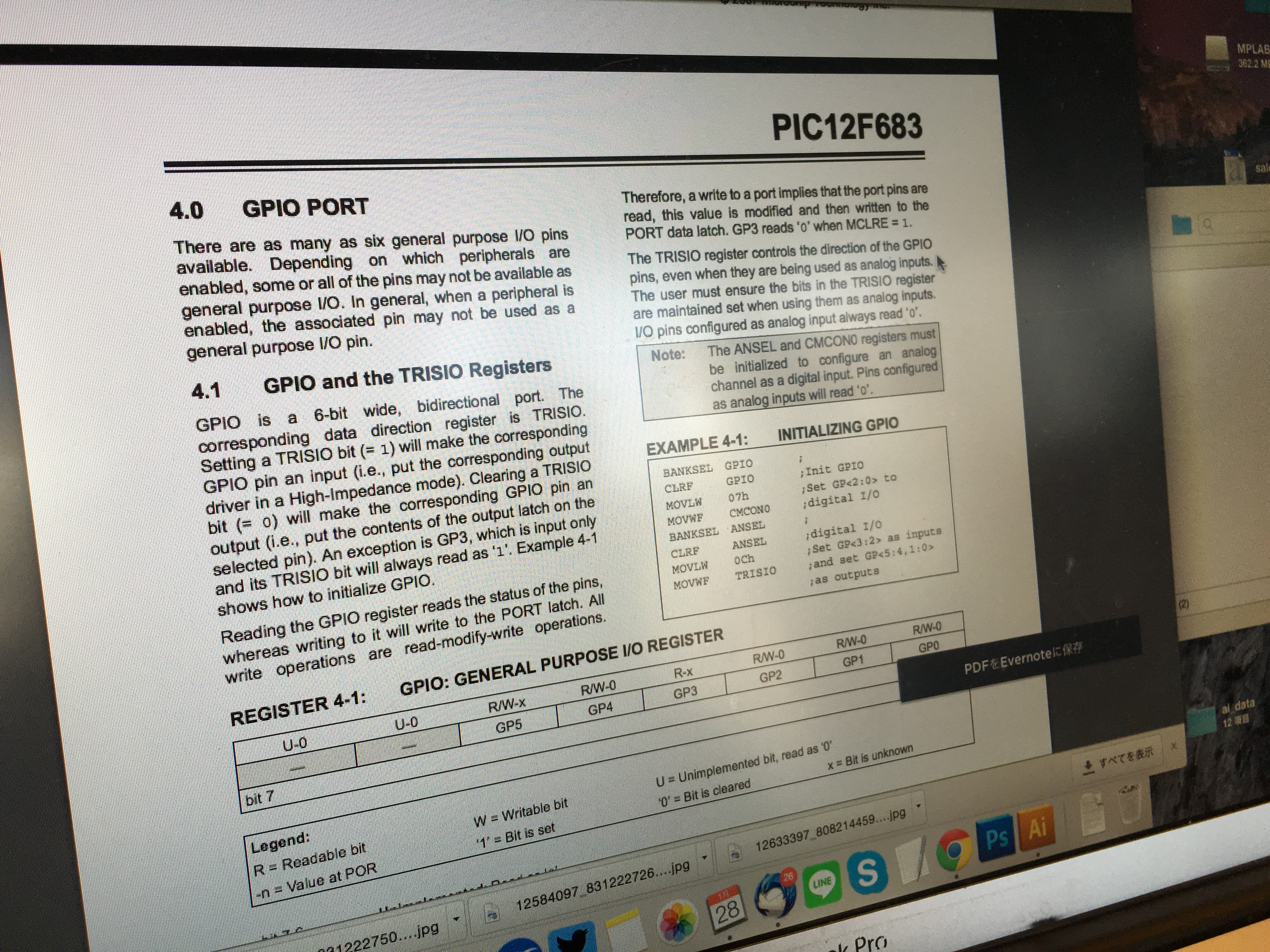

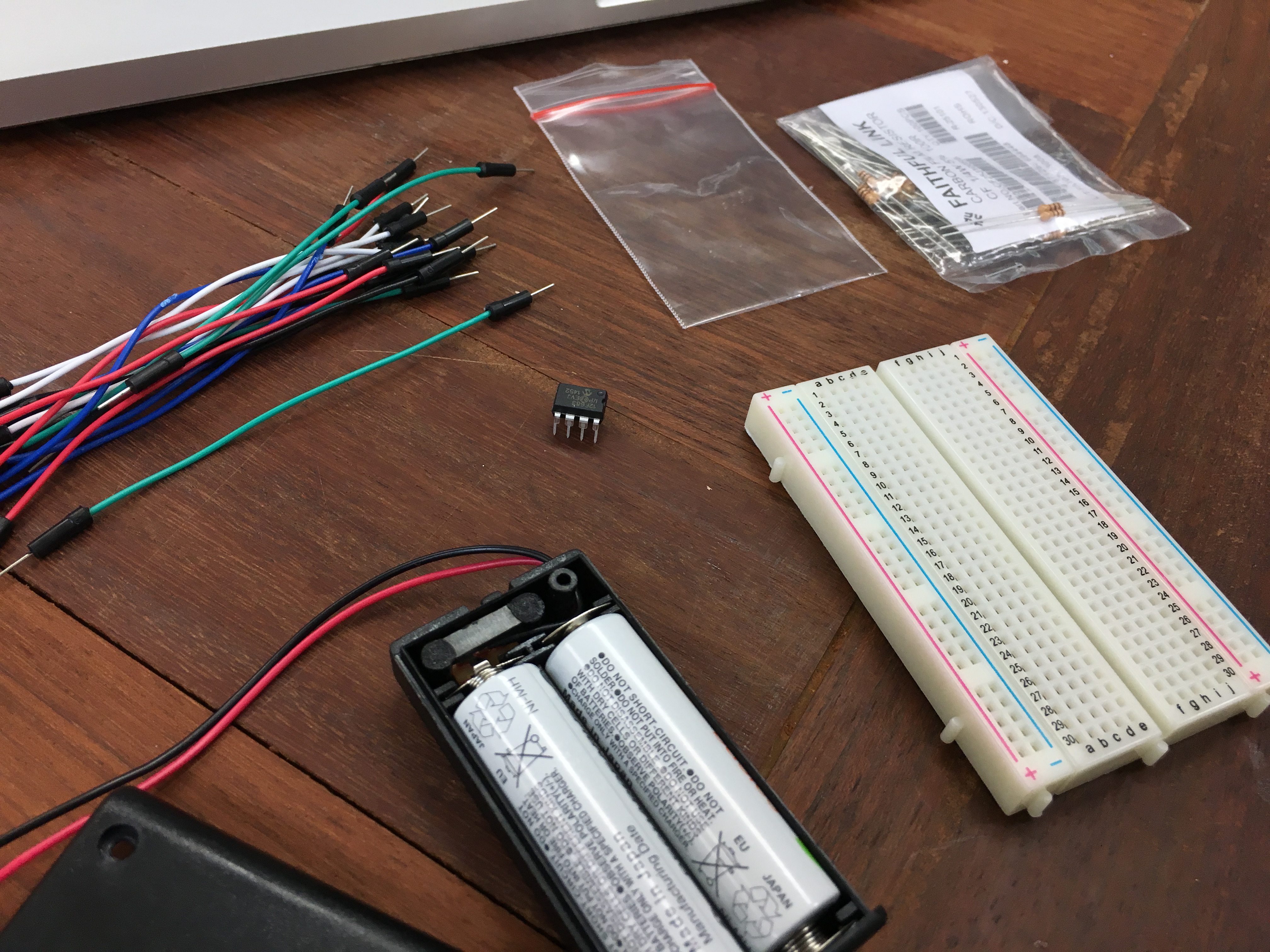

実際に購入したLEDやマイコンの
のデータシートとにらめっこ。
電流電圧の許容範囲を調べます。





写真 2016-01-28 12 11 27

記号や単位、単語や数値。。。
ずらずらビッシリ、情報が踊るデータシート。
松岡さんのご指導のもと、
一歩ずつ、少しずつではあるものの
言葉を覚え、紐解きます。

「地図があるのに迷子」状態になりそうですよね。



写真 2016-01-27 18 52 29

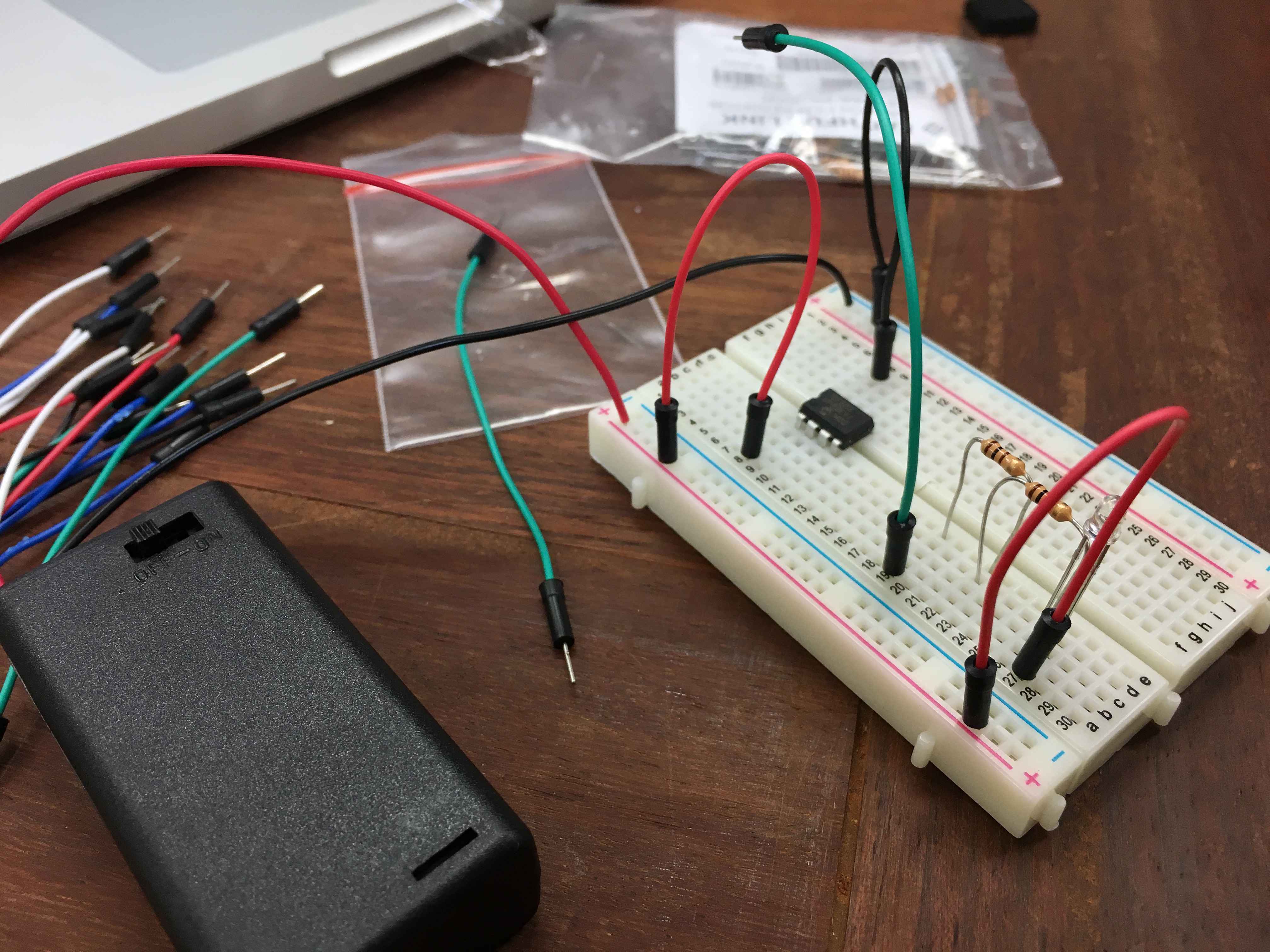

求めた値を参考に、
ブレッドボードを用いて回路を組んでみます。

マイコンの小さな生き物のような愛くるしさに、
一筋の癒やしを貰いつつ、いざ、実践でございます。



写真 2016-01-27 19 02 50

うむ。実際に手を動かすのは良いですね。
机上で描いた数式が、光となって「見える化」し。。。

あ、LEDが光ってるお写真、撮り忘れておりました。
せっかく「見える化」したのに。。。ごめんなさい。
今回は、頂いたサンプルプログラミングを元に
マイコン制御でLEDの点滅をやってみました。

これで、PICライター(マイクロチップPICkit3)を用いての
マイコンへの書き込み方を習得(できたかな。。。?)!!



次回の勉強会までに復習かねて遊びましょう。
まずは慣れねばいけませんね!
ゆくゆくは、自転車用のウィンカーとか作ってみたいんですよね。
目標に向け、一歩前進でございます!!





写真 2016-01-27 19 17 22

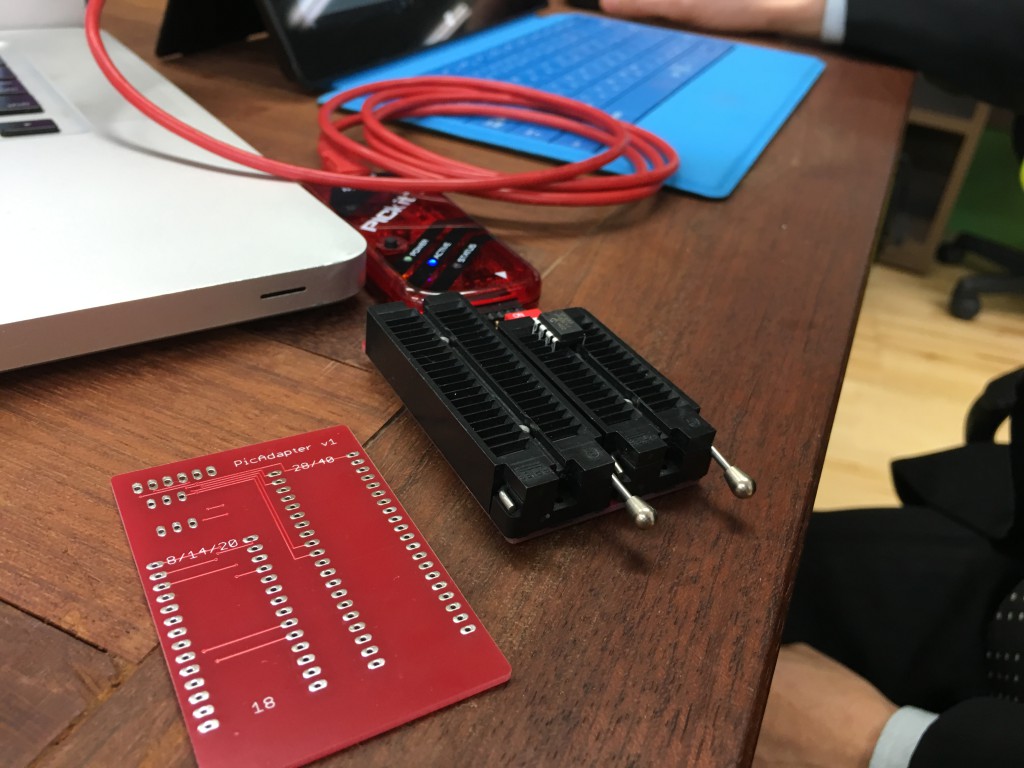

なんと今回は、
松岡さんからプレゼントまでいただきました!!

書き込む際にPICライターと接続し、
マイコンをセットするための、ICソケット。
それを搭載するための電子基板でございます。



夜遅く、授業をつけていただいた上、
電子工作としても、ファブリケーターとしても若輩者の私に
身に余る光栄と、心より感謝しております。

この場を借りてお礼申し上げます。
本当にありがとうございます!!!!



12584097_831222726989655_664910461_n

ハンダ付けの実践もかねて、
手持ちの部品を用いつつ、
さっそくモリモリ組み付け中。

足りない部品はまた後日。
ワクワクウキウキドキドキです。



ものづくりの道具をものづくり。
なんだか素敵じゃ、ありませんか?

これから作るものだとか、
これから学ぶことだとか、
頭の中で思いを馳せて、
期待に胸が膨らみます。



松岡さん、本日もありがとうございました!
以上、電子工作勉強会、ご報告ブログでございます。





勉強会にて使用しているような電子工作用工具。
ハンダゴテはもちろんのこと、
PCライターや、ワイヤーストリッパー、テスターも
cre8 にて無料貸出しいたしますよ!!
( ※ 一部消耗品はお値段別途いただきます。)

お気軽にスタッフまでお声がけ下さいね。





写真 2016-01-27 19 52 38

躓きながらもへこたれず、
なんとか眉をハの字にて、
平野の挑戦はまだまだまだまだ続きます。



今後とも何卒、よろしくお願いします。



平野
